Fresatura 2.5D / 3-4-5 assi posizionati

Il modulo Milling 2.5D è stato espressamente sviluppato per le tipiche lavorazioni 2D come contornature, spianature, forature, cicli e rettifica.

In combinazione con il modulo SolidCut CAD 3D, le lavorazioni 2,5D possono essere applicate direttamente alle entità 3D come solidi o superfici. I potenti cicli di lavorazione per le tasche, le contornature, le spianature ed l’uso dei cicli fissi permettono di minimizzare i tempi di programmazione. Il simulatore integrato assicura una alta affidabilità nella verifica delle sequenze di lavorazione. Grazie alla struttura modulare (fresatura 2,5D – fresatura 3D – fresatura multipiano) il modulo milling può essere ampliato in modo da soddisfare le necessità che si presentano nelle lavorazioni multi-faccia con ridotti piazzamenti.

MILL-Expert

Il modulo aggiuntivo MILL-Expert permette di riconoscere in modo automatico le parti adatte per essere lavorate in fresatura / foratura e di applicarvi direttamente le lavorazioni pre-impostate riducendo ulteriormente il tempo di programmazione.

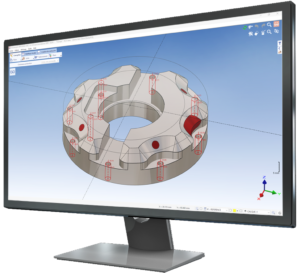

Riconoscimento automatico di Features

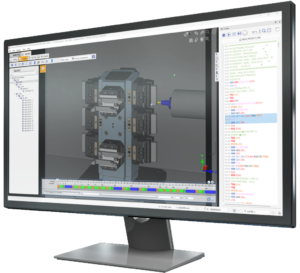

Lavorazione Multi-Piano

Questo modulo aggiuntivo permette di gestire il 4° e 5° asse in posizionamento e realizzare listati ISO in grado di muovere correttamente la macchina utensile nei vari piani di lavoro.

Asse rotativo 2,5

Per le machine con il 4° asse controllato, questo modulo permette di lavorare delle geometrie sviluppate su un piano e avvolte poi sulla superficie di un cilindro.

Lavorazione a 5 assi

Modulo aggiuntivo per la lavorazione di superfici che necessitano di 5 assi simultanei.


Cicli di sgrossatura 2,5D

  • Spianatura ottimizzata
  • Svuotatura di contorni aperti e chiusi con isole multiple e offset radiali anche del 90%
  • Tasche e isole possono essere lavorate con pareti inclinate, con raggi, o con sezioni ZX.
  • Sgrossatura a tuffo mediante l’utilizzo di utensili speciali
  • Entrate ad elica o rampa.
  • Riprese di materiale residuo basate su dati 2D
  • Entrata esterna (tasche aperte)
  • Ripassi negli attacchi/stacchi
  • Lavorazione torocoidale HSC

Cicli di finitura 2,5D

  • Finitura HSC (continua a spirale)
  • Contornature con controllo di attacco/stacco, con o senza compensazione
  • Contornatura curve 2D con pareti coniche, raggio di testa e fondo o con sezione ZX.
  • Lavorazione automatica dei profili residui (Sgrossatura e finitura)
  • Esecuzione di smussi
  • Lavorazione su sfere, cilindri e piani inclinati
  • Lavorazione libera manuale e comandi di posizionamento utensile
  • Lavorazione di superfici lineari (ruled)
  • Incisioni di testi (inclusi caratteri TrueType) in linea o su un cerchio
  • Cambio di tecnologia in punti intermedi durante la contornatura
  • Inversione direzione (concorde, discorde)

Rettifica

Il modulo per rettifiche offre insieme ai cicli di barenatura, di traslazione origine e di lavorazione multipla, anche la possibilità  di lavorare qualsiasi geometria seguendola con l’asse C.

Questo modulo contiene sia cicli di sgrossatura longitudinale e a tuffo che cicli di finitura.

La parte può essere lavorata con la mola bloccata o con il calcolo automatico della posizione asse C con il controllo interferenze.
